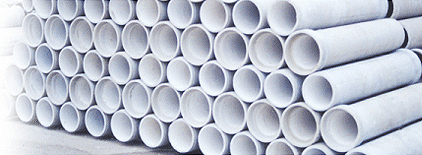

HUME PIPE

기술 및 인증

  • 1992년 2종 KS획득
  • 1997년 ISO 9001 인증획득
이미지1

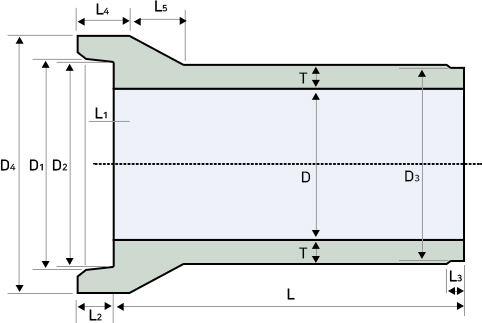

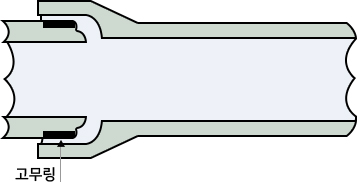

아이콘 형상과 치수

이미지2
이미지3

아이콘 제품사양

호칭경 안지름D D1 D2 D3 D4 두께T L1 L2 L3 유효길이L
150 150 210 206 194 262 26 65 90 32 2,500
200 200 262 258 246 316 27 65 90 32
250 250 314 310 298 370 28 65 90 32
300 300 368 364 350 424 30 65 90 36
350 350 422 418 404 482 32 65 90 36
400 400 478 474 460 544 35 70 95 36
450 450 534 530 516 606 38 70 95 36
500 500 592 588 574 672 42 70 95 36
600 600 708 704 690 804 50 75 100 36
700 700 824 820 802 936 58 75 105 40
800 800 940 936 918 1,068 66 80 110 40
900 900 1,058 1,054 1,036 1,204 75 85 115 40
1,000 1,000 1,172 1,168 1,150 1,332 82 96 120 40
1,100 1,100 1,286 1,282 1,260 1,458 88 100 125 42
1,200 1,200 1,400 1,396 1,374 1,586 95 104 130 42
1,350 1,350 1,566 1,562 1,540 1,768 103 108 135 42
